求是缘半导体周要闻－莫大康(2026.5.5)
来源: | 作者:芯缘 | 发布时间: 2026-05-07 | 205 次浏览 | 🔊 点击朗读正文 ❚❚ ▶ | 分享到:


DeepSeek V4 发布的核心意义



一、技术里程碑：效率与能力双突破


  • 百万上下文普惠：全系列（Pro/Flash）标配 1M token 上下文，并开源；单token算力/缓存大幅下降（Pro仅V3.2的27%/10%），长文本处理成本骤降。
  • MoE架构登顶开源：Pro总参1.6T、激活49B；Flash总参284B、激活13B；知识、推理、代码、Agent能力开源第一，比肩GPT-4o、Gemini 3.1 Pro。
  • 推理效率革命：打破“能力升→算力涨”规律，1M上下文算力不增反降，让长文本、复杂Agent场景经济可行。


二、产业战略：国产算力自主可控拐点


  • 全栈脱离CUDA，适配国产芯：全面跑在华为昇腾950、寒武纪等国产芯片，CANN替代CUDA；昇腾950上推理速度提升35倍、能耗降40%，单卡性能达英伟达H20的2.87倍。
  • 供应链安全：对冲高端芯片断供风险，验证国产算力可支撑顶级大模型，成为国产AI生态“换道超车”的标杆。
  • 生态引领：首个纯国产算力部署的万亿级MoE模型，带动国产芯片从“可用”到“好用”，重构全球AI技术路线选择。


三、市场与成本：AI民主化与价格战引爆


  • 击穿行业成本线：Flash输入1元/百万token、输出2元/百万token，仅为GPT同级的1%；Pro也仅为海外的20%。
  • 普惠AI：让企业/个人低成本用上百万上下文+顶级推理，加速AI渗透实体经济与传统行业。
  • 重塑竞争格局：以“性能+低价+开源”倒逼全球大模型降价与开放，中国AI从追赶走向正面竞争。


四、开源与生态：中国AI标准输出


  • 坚定开源：全系列开源+技术报告，降低全球开发者门槛，推动开源生态繁荣。
  • AGI基础设施：强化Agent与代码能力，适配主流Agent框架，定位从“聊天模型”转向干活的AI基础设施。


五、全球影响：中国AI的关键成人礼


  • 黄仁勋直言：“DeepSeek在华为平台先出成果，对美国是灾难性的”。
  • 标志中国AI从技术追赶到生态引领，形成独立于西方的技术栈与标准体系。



太空算力


一、什么是太空算力
太空算力（天基计算）是把算力、存力、运力一体化部署在太空轨道，依托在轨计算/存储/高速互联，构建的新型空间信息基础设施。


  • 核心是从“天感地算”（卫星只采集、回传地面处理）升级为天数天算、地数天算、天地协同。
  • 卫星自带抗辐照AI芯片、服务器、存储，在轨直接处理数据，只回传结果，低时延、全域覆盖、绿色低碳。


二、中国已到哪一步（截至2026年4月）
已进入产业化初期，全球第一梯队：


  1. 组网验证完成 - 三体计算星座：首批12颗低轨计算卫星在轨组网，星间400Gbps、星地120Gbps激光通信验证成功。
  • 单星算力最高744TOPS，星座总算力5POPS。


2. 核心技术突破 - 抗辐照AI芯片（GPU/FPGA/SoC）在轨验证，覆盖多架构。


  • 星载智能计算机、激光通信、主动热控等关键技术落地。


3. 应用与生态起步 - 国星宇航完成全球首次通用大模型在轨部署与推理。


  • 成立太空算力专业委员会、筹建北京太空算力创新中心，顶层设计与产业协同推进。


4. 国家战略定位 - 工信部纳入“创新强链”，国家航天局启动太空智能算力星座专项论证。
三、怎么突破（技术+产业+生态）
1. 核心技术攻坚


  • 抗辐照芯片：SOI工艺+三模冗余+抗辐照封装，攻关宇航级AI/GPU芯片。
  • 星间/星地通信：更高带宽激光通信、星间路由、天地一体化网络。
  • 在轨计算与散热：分布式天基OS、高效辐射散热、轻量化能源（钙钛矿太阳能）。
  • 大模型在轨：轻量化模型、在轨微调/推理、天地协同训练。


2. 工程与成本突破


  • 低成本发射：可回收火箭、一箭多星、批量化卫星制造。
  • 星座规模化：从试验组网走向百/千星规模，提升覆盖与算力密度。
  • 在轨运维：自主健康管理、在轨升级、资源动态调度。


3. 产业与生态突破


  • 标准先行：制定太空算力接口、服务、安全标准。
  • 场景牵引：应急、海洋、航空、极地、自动驾驶等先导应用落地。
  • 产学研用协同：航天+芯片+AI+通信跨领域融合，降低门槛、培育生态。
  • 政策与资本：纳入新基建、专项支持、市场化融资、开放合作。03

1nm代工


一、1nm代工：经济效益能否持续？
1.成本与资本：天文数字级门槛


  • 建厂投资：单座1nm晶圆厂超300亿美元（约3座大兴机场）
  • 晶圆成本：1nm单片约4.5万美元，是3nm的1.5–2倍
  • 设计成本：复杂芯片流片+研发超10亿美元，光罩费数千万美元
  • 良率压力：初期良率仅30%–50%，爬坡需12–18个月；良率每降10%，单位成本涨15%–20%
  • 资本回报：毛利率或跌破50%，仅头部玩家能扛


2.需求与市场：高度集中、非普惠


  • 刚需场景：仅AI训练/HPC/高端GPU/超算能承受溢价；手机/消费电子已无感知提升
  • 市场规模：全球AI芯片仅能支撑约80万片/年产能，远不足以摊薄成本
  • 商业模式：从“代工”转向深度绑定+定制化+算力服务，客户仅限苹果、英伟达、AMD等巨头


3.可持续性判断


  • 短期（2027–2030）：局部可持续。台积电/三星/英特尔靠头部客户锁定产能，维持高毛利；但中小客户/普通应用完全无缘
  • 中长期（2030+）：边际效益递减+技术极限逼近。性能/功耗提升仅15%/30%，成本却翻倍；摩尔定律经济效应基本终结
  • 结论：1nm是“少数人的游戏”，不会成为主流；成熟制程+Chiplet+先进封装才是普惠与性价比的主流


二、对中国半导体产业的影响
1.封锁与差距：短期更严峻


  • 设备卡脖子：1nm依赖EUV+下一代高NA EUV，ASML完全受控，中国大陆无法获得
  • 技术代差拉大：台积电2028年1.4nm、2030年1nm量产；中芯国际当前7nm成熟、3nm仍在攻坚，差距5–7年
  • 高端市场被锁死：AI/HPC/高端芯片100%依赖境外代工，自主可控压力空前


2.倒逼与突围：非对称路线加速


  • 放弃正面硬刚：不盲目追1nm，转向超越摩尔：
  • 先进封装/Chiplet/3D堆叠：用系统集成替代尺寸微缩，中芯/长电/通富已布局
  • 新材料/新器件：北大1nm铁电晶体管（不依赖EUV）、二维材料、存算一体等实验室突破加速
  • 成熟制程+特色工艺：28nm/14nm扩产，满足90%+应用，构建安全底座
  • 国产替代提速：设备（刻蚀/沉积/清洗）、材料（靶材/抛光液/光刻胶）在成熟/先进制程加速导入，部分进入台积电2nm供应链
  • 架构与生态换道：RISC-V、存算一体、光子/量子等非硅基路线投入加大，寻求“换道超车”


3.产业格局：分化与重构


  • 头部集中加剧：全球仅台积电、三星、英特尔能玩1nm；中国不参与1nm代工竞赛，聚焦自主可控+差异化竞争力
  • 供应链安全优先：从“追先进”转向保供应、控风险，成熟制程与特色工艺成为战略压舱石
  • 长期机遇：1nm的高成本与技术极限，反而为中国非对称技术路线创造窗口期——当硅基走到尽头，新材料/新架构可能重新定义规则


三、总结
1nm代工只服务于AI/HPC等顶级需求，经济上局部成立、无法普惠；对中国是封锁加剧但倒逼创新，我们不会硬拼1nm，而是走成熟制程+先进封装+新材料+新架构的非对称突围路线，长期看反而可能换道领先。04

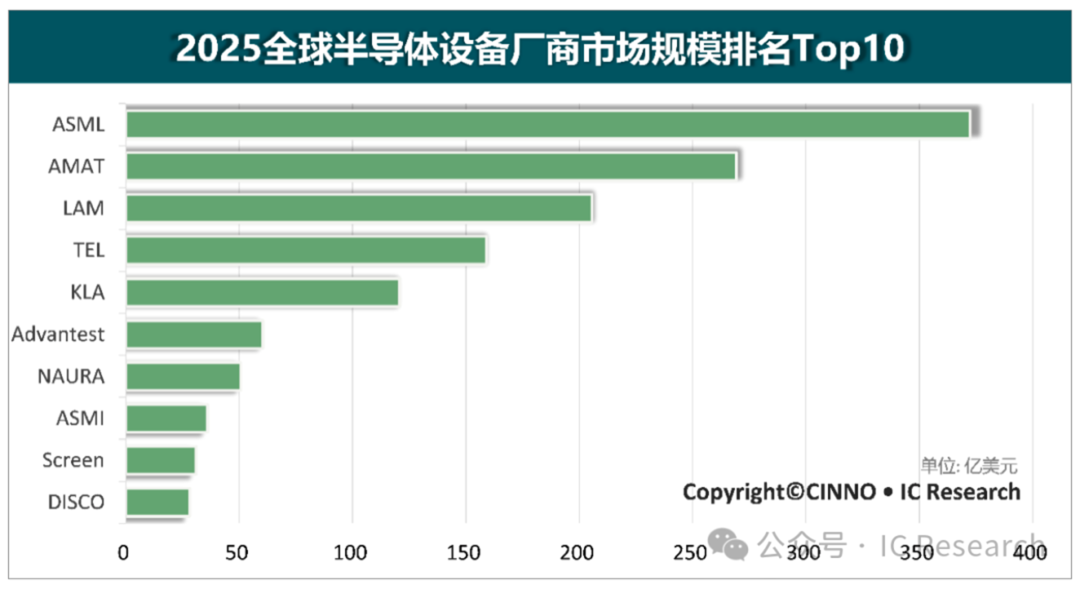

全球半导体设备十强出炉：ASML第一，中国企业第七

4 月20日消息，CINNO • IC Research最新发布的全球半导体设备行业研究报告显示，2025年全球半导体设备商半导体营收业务Top10营收合计超 1300 亿美元，同比增长约 16% 。 2025 年 Top10 设备商名单与 2024 年完全相同，前五排名亦无变化。


从营收金额来看， 2025 年前五大设备商的半导体业务营收合计近 1127 亿美元，约占比 Top10 营收合计的 85% ，头部集中度极高。
第一名：阿斯麦（ ASML ） —— 荷兰 ASML 以约 372 亿美元的半导体业务营收蝉联榜首，同比增长 23% 。作为全球领先的光刻机设备商， ASML 在 2025 年第四季度的新增订单量创下历史新高，尤其受到极紫外光刻（ EUV ）设备的强劲拉动。公司预计 2026 年将延续增长态势。
第二名：应用材料（ AMAT ） —— 美国 AMAT 以约 270 亿美元排名第二，同比增长 1% 。其产品覆盖除光刻外的大部分芯片制造环节。 2025 年营收增幅较小，主要受业务分散、成熟制程需求疲软及美国出口限制影响，但 DRAM 增长强劲。
第三名：泛林（ LAM ） —— 美国 LAM 排名第三，半导体业务营收同比增长 27% 。公司产品覆盖刻蚀、薄膜沉积、清洗等关键工艺环节。
第四名： Tokyo Electron （ TEL ） —— 日本 TEL 排名第四，同比增长 2% 。作为日本最大的半导体设备供应商，其业务涵盖半导体制造全流程中的多种关键设备，并涉及先进封装与三维集成领域。
第五名：科磊（ KLA ） —— 美国 KLA 排名第五，同比增长 18% 。该公司是全球半导体工艺控制与量测检测领域的领先企业。
后五名：爱德万测试增速领跑，北方华创跻身第七
第六名：爱德万测试（ Advantest ） —— 日本 Advantest 受 AI 驱动，芯片测试难度提升，高端 SoC 与 HBM 测试设备需求旺盛， 2025 年半导体业务营收同比大幅增长 78% ，增速位居 Top10 之首。
第七名：北方华创（ NAURA ） —— 中国 北方华创以约 51 亿美元的营收排名第七，同比增长 36% ，是 Top10 中唯一的中国半导体设备厂商。作为中国大陆综合实力领先、产品线最全的半导体设备企业，北方华创业务涵盖电子工艺装备及高端元器件，为 8/12 英寸晶圆厂提供前道核心制程的多工艺支持。
第八名： ASM 国际（ ASMI ） —— 荷兰 ASMI 排名第八，同比增长 15% 。该公司专注于为先进逻辑、存储及第三代半导体功率器件提供高精度的沉积解决方案。
第九名：迪恩士（ Screen ） —— 日本 Screen 排名第九， 2025 年半导体业务营收同比下降 10% ，是 Top10 中唯一出现负增长的企业。该公司聚焦半导体湿法工艺领域。
第十名：迪斯科（ Disco ） —— 日本 Disco 排名第十，同比增长 11% 。该公司专注于半导体后道加工相关的设备与耗材

最先进EUV光刻机不卖给国内，但是台积电也不买，绕开ASML天价设备


据国外相关媒体4月22日报道： 台积电副共同营运长张晓强证实，为了节省开支，台积电目前没有采用High-NA EUV光刻机的计划。 彭博社 利润率超50%以上的台积电都扛不住先进EUV光刻机的成本，这最新的EUV光刻机的成本究竟有多贵呢？
4亿欧元，折合人民币约28亿元！
而初代的EUV光刻机的成本在2亿欧元左右，是初代的2倍
台积电的盈利能力那么高，按理来说不应该吝啬这么一点成本才对，这里大家可能忽略了一个准则。
此前，虽然台积电也少量购买了High-NA EUV光刻机，但是也只是拿来做研究，并没有大规模的应用，英特尔倒是使用了最先进的EUV光刻机，但是良率，貌似和台积电比起来还是有一定差距。
说明现如今采用最先进的EUV光刻机，在工艺及生产运营成本上，是不划算的。
在之前，三星的一位研究员在SPIE会议上也曾公开唱衰：“作为用户方，我最关心的永远是总成本”，大概的意思就是，如果能够用现有EUV光刻设备，通过改良生产工艺的方式，生产出更先进制程的芯片，则完全没有必要使用下一代昂贵的光刻机了。
Gartner报告曾明确警示：High-NA光刻机的经济价值拐点已经推迟到2029年以后。06

美光强推法案一个举动得罪中国，美媒：中国可能减少美光采购！


一家在中国市场收入持续下滑的美国芯片公司，正在通过美国国会，试图掐断中国对手收购生产工具的通道。 你打不过对手，就去改比赛的规则，还不让对手买球鞋，这就是美光正在做的事。 根据观察者网2026年4月23号援引了路透社知情人士的消息，美光科技正是推动美国众议院MATCH法案的“主要推手”。
报道声称，美光CEO梅赫罗特拉大约一个月前，跟众议院外交事务委员会成员举行了非公开圆桌会议，上个月还参与了参议院银行委员会，共和党议员举行了类似会议。 报道中没披露会议的具体日期和议题，他对法案起草的具体介入程度，目前还需要进一步的信息证实。 为什么美国敢这么直接把自家商业诉求，塞进国家安全的法案里，这中间的门槛到底有多低呢？
美光游说国会对中国芯片产业升级设限，美光的目的不是国家安全，是保护自己在中国以外的全球市场份额。
根据199IT网站2025年10月19日引述的美光2025财年财报，美光中国大陆营收占比已经降到了约7.1%，2023财年是14.03%。 如果这个数据准确，说明美光在中国市场的收入已经连续两年大幅下滑，这可能会成为他们推动MATCH法案的商业动机之一。
但这个数据在观察者网的报道中并没出现，并且美光财报本身也没披露推动法案跟营收下滑之间的直接关联。 这件事最讽刺的是，美光打着美国优先的旗号，却可能帮韩国三星和sk海力士。 因为禁令对韩系厂商没影响，美光牺牲美国设备商的利益，却伺候韩国对手，同时打击中国和美国设备产业链。
这暴露了美国国家安全概念的泛用，一个商业公司的游说团队，可以如此深度的参与，并主导一项具有重大外交和经济后果的立法。 这将会影响长江存储，长鑫存储等中国存储企业的技术升级路径，设备买不到，工程师也进不来，这会让中国企业在下一代存储芯片的竞赛中，被强制慢了下来。 这会改变全球半导体设备贸易的底层信任，今天能禁DUV，明天就能禁任何的东西，所有国家的设备上，都会意识到他们的生意，随时可能被第三国的国内法掐断。
观察者网2026年4月23日报道，直接引述路透社消息，点明美光是“主要推手”，并披露了其CEO在3月与立法者的非公开会议。 美光自己在中国市场收入断崖式下跌，却拉着整个西方设备商，一起为他的商业失败来买单。 根据观察者网2026年4月23日引述彭博社报道，MATCH法案不仅限制销售，更关键的是禁止阿斯麦，东京电子等公司的工程师，在中国境内特定设施做设备维护和维修。
一台光刻机价值几个亿，买回来没办法维修，那不就是一堆废铁吗？这样做美光到底想干什么呢？ 法案是要堵住设备管制的漏洞，限制销售是慢刀子割肉，阻断维护是釜底抽薪，已经卖掉中国的设备，一旦没原厂工程师的维护，故障率会指数级的上升，良品率和产能就会崩掉。 美光要的不是中国跑慢一点，是想让中国现有的产线直接停摆掉。
这招对美国盟友是强制站队，荷兰和日本企业被迫成为了美国法律的执行者，放弃自己在中国市场真金白银的销售，服务收入，这正在撕裂盟友间的经济利益。 这也揭示了全球化分工脆的脆弱性，高度复杂的技术产品，它的供应链和服务链是长期全球化的，一纸法案就能让这个链条瞬间断裂掉。 对中国晶圆厂是直接的生产风险，一台浸润式DUV光刻机停机一天，损失可能高达数百万美元，企业不仅要承担设备折价，更要承担产能空转的巨大风险。
这会催生一个“非法”但“必需”的二手设备维护黑市，或是倒逼中国加速发展自己的设备维护技术，但不管是哪种，全球半导体服务的标准化和正规化体系都会被打破。 观察者网2026年4月23日报道，明确引述彭博社信息，指出法案将“禁止这些公司的工程师在中国境内的特定设施内开展设备维护和维修工作”。 根据观察者网2026年4月23日转引知情人士消息，应用材料、泛林等美国设备商也在游说这个法案。
报道声称，部分业内高管担忧就算扩大管制，最终仍然可能让美国企业承担不成比例的负担，同时，荷兰贸易部发言人回应称“不便发表评论”，阿斯麦拒绝置评。 美国内部和盟友之间，对这个法案也是有分歧，美国是需求方，想要封锁，应用材料是供给方，想要卖货。 内部利益是根本的冲突，美光赢了，设备商输了，美光用自己的政治影响力，牺牲了美国设备商的商业利益。
我们更应该放弃幻想，美光的行动证明，对手的打法是消灭你的生产能力，而不仅是限制你的增速，核心设备的“维护权”和“备件权”，必须要掌控在自己的手里。 美光能赌赢吗？当“美国优先”变成“美光优先”，全球产业链的信任资产，还够美国随意的挥霍几次呢。07

华润微2025年营收突破110亿元，高端MEMS麦克风制造工艺实现突破


据麦姆斯咨询报道， 2026 年 4 月 25 日，华润微电子有限公司（简称 “ 华润微 ” ）发布 2025 年年度报告：全年实现营业收入 110.54 亿元，同比增长 9.24% ；归属于上市公司股东的净利润 6.61 亿元，同比下降 13.37% 。作为国内领先的全产业链 IDM 模式半导体企业，华润微主营业务分为产品与方案、制造与服务两大板块，产品聚焦功率半导体、智能传感器与智能控制领域。华润微具有全国领先的半导体制造工艺水平： BCD 工艺技术水平国际领先； MEMS 工艺等晶圆制造技术以及智能功率 IPM 模块封装等封装技术国内领先
华润微是中国领先的拥有芯片设计、掩模制造、晶圆制造、封装测试等全产业链一体化经营能力的半导体企业，在功率半导体领域已具备较强的产品技术与制造工艺能力，形成了先进的特色工艺和系列化的产品线，是中国本土最大的功率半导体企业之一。根据 Omdia 2025 年 10 月的统计，华润微在中国功率半导体企业排名第二、中国 MOSFET 厂商中规模排名第一。
2025 年，华润微积极开拓市场，持续优化产品结构，保持了较高的产能利用率，营业收入有所增长；但公司参股的两条 12 英寸生产线项目，其中重庆 12 英寸生产线处于产能完成爬坡和收入逐步增长的阶段，另外深圳 12 英寸生产线处于产能爬坡的阶段，重资产投资所带来的折旧对公司利润指标造成了一定影响。
分产品来看，华润微核心产品表现亮眼。 MOSFET 产品在汽车电子、工业自动化、 AI 算力等领域市场拓展顺利，销售规模显著增长； IGBT 产品在工业、汽车电子领域销售占比超 70% ，新一代 G7 平台实现规模量产；第三代宽禁带半导体成果突出， SiC 产品销售收入翻倍以上增长， GaN 外延中心启用，多款产品进入量产阶段。模块产品方面， IGBT 、 SiC 、 IPM 、 TMBS 等多品类协同发展， IPM 模块在白电市场实现头部客户深度突破。
在功率 IC 、智能传感器及智能控制产品方面，华润微积极拓展汽车电子与新能源市场，车规领域成果突出：多颗车规级芯片通过 AEC- Q100 车规考核认证；高性能车载全波段无线接收调谐器芯片 QX300 已通过 AEC-Q100 全项认证，在高速、隧道、复杂电磁环境及极端温度下，持续为全球车主提供清晰、稳定的收听体验，成功进入 10 家头部 Tier 1 供应链。车载超声波雷达驱动及信号处理芯片 CS7209 荣获《 2025 中国创新 IC- 潜力新秀奖》；降压型 LED 恒流驱动器 QPT4115 荣获《 2025 年度汽车电子 • 金芯奖》创新应用奖。
2025 年，华润微在 MEMS 方面的主要研发成果：
（1）采用异构集成技术制造高端 MEMS 麦克风，性能对标国际一流高端产品，信噪比达到 70dB ，完成关键制造工艺优化，良率大幅提升，初步具备风险量产条件，实现业界异构集成技术制造高端传感器的突破。
（2）建立国内首批具备规模制造能力的全流程 CMOS-MEMS 喷墨打印头工艺平台，项目的实施可填补公司在该领域的技术空白，实现部分产品国产替代，目前已有 4 颗产品通过客户验证并开始风险量产。
制造与服务板块同样稳步增长，智能感知 MEMS 热点应用领域的 MEMS 代工销售额同比增长 21% ；封测业务销售额同比增长 24.00% ，先进封测基地功率封装业务营收同比增长 63.00% ；掩模业务营业总收入同比增长 40.00% ， 40 nm 技术节点实现研发量产，高端掩模新线产能利用率超 90.00% 。制造工艺平台持续迭代， BCD 及特色工艺重点技术保持国内领先； MEMS 喷墨打印头业务采用单一应用产业链一体化服务的销售模式，成为了国内首家具备提供 ASIC+MEMS 全流程一站式服务能力的企业，填补了国内技术空白。08

AI对芯片设计的冲击


一、效率革命：周期从“月”缩到“天/小时”，人力砍90%+
  • 案例1：英伟达 NB-Cell（2026 GTC）- 传统：8人资深团队，10个月，完成2500–3000个标准单元库工艺迁移（80人月）。AI：单块GPU跑一夜（约12小时）完成；面积/功耗/延迟超人工20–30%。
  • 案例2：谷歌 AlphaChip（DeepMind）- 传统：TPU布局数周–数月，专家反复迭代。AI：强化学习几小时出最优版图；已用在TPU v5e/v5p/Trillium三代，布局质量超人工。
  • 案例3：中科院“启蒙”系统（2025）- 传统：32位RISC-V CPU前端设计数月；1700万门超标量处理器5年+。AI：“启蒙1号”5小时完成400万门CPU（≈Intel 486）；“启蒙2号”全自动生成1700万门处理器（≈Cortex A53）。
  • 案例4：新思科技 DSO.ai（商用）- 传统：后端物理设计6–8周，反复调时序/功耗。AI：7天完成；已100+次商用流片，PPA（性能/功耗/面积）优于人工。


二、范式颠覆：从“经验驱动”到“算法驱动”，设计出人类想不到的方案
  • 案例1：英伟达 Prefix RL- 问题：进位超前链布局，人类瓶颈，多年无突破。AI：强化学习生成人类想不到的拓扑，性能+20–30%。
  • 案例2：Deepoc 大模型（5nm手机芯片）- 传统：3个月遍历设计空间，手动调参。AI：3天跑完；发现全新布线，能效+27%；自动平衡PPA。
  • 案例3：英特尔 Meteor Lake（酷睿Ultra）- 传统：热仿真+传感器布局数周，仅能测1–2种负载。AI：工具分钟级分析数千变量，给出最优方案；已用于Meteor Lake SoC。
三、人才结构冲击：资深专家被替代，新手门槛骤降
  • 案例1：标准单元库工程师（英伟达）- 传统：需5–10年经验，精通工艺/版图/时序。AI：NB-Cell上线后，该岗位需求锐减80%，资深工程师转AI算法/架构岗。
  • 案例2：后端设计团队（国内某IC设计公司）-传统：20人团队，3个月完成后端。AI：5人+AI工具，2周完成；初级工程师1个月可上手，传统“老师傅”溢价下降。
  • 案例3：LLM辅助设计（Synopsys Cadence）- 传统：验证工程师写Testbench，每周数百行，依赖经验。AI：VSO.ai/Questa Verification IQ自动生成，效率+10倍，覆盖率接近100%。
四、产业链与安全冲击：EDA/IP垄断加剧，自主可控压力陡增
  • 案例1：AI EDA 垄断（新思/楷登/西门子）- 现状：DSO.ai/VSO.ai商用，先进工艺（5nm/3nm）几乎必用；国内EDA差距3–5年。风险：AI模型“黑盒化”，设计数据外流；高端芯片依赖国外AI EDA，卡脖子风险升级。
  • 案例2：IP核自动化生成（ARM vs 开源RISC-V）- ARM：AI加速IP生成，24小时出定制IP，巩固垄断。国内：“启蒙”/Deepoc支持RISC-V，但生态成熟度差；AI加速缩小差距，但短期难破局。
五、成本与良率冲击：流片次数减半，试错成本降70%
  • 案例1：某5nm AI芯片（国内）- 传统：3次流片，每次成本5000万–1亿美元，周期6个月。AI：数字孪生+AI预测，1.5次流片，成本-70%，周期3个月。
  • 案例2：台积电 1Fab（AI良率优化）- 传统：良率分析数周，依赖人工排查。AI：实时监控+机器学习，良率+2–5%，每年增收数十亿美元。


总结
AI把芯片设计从“人力密集、经验驱动、周期漫长”变成“算法驱动、效率爆炸、新手可做”；英伟达/谷歌/中科院的真实案例证明：效率提升数百倍、性能超人工、成本砍半，但也带来人才替代、EDA垄断、数据安全三大挑战。09

陈立武做对了什么？让英特尔重生

一、临危受命：接手一个“烂摊子”
  • 财务崩盘：2024年净亏损188亿美元，市值一年内蒸发超70%。
  • 技术落后：先进制程（7nm/18A）延期、良率差，落后台积电2-3代。
  • 份额下滑：PC与服务器CPU份额被AMD侵蚀，AI芯片市场被英伟达碾压。
  • 管理臃肿：组织庞大、决策链条长、官僚主义严重。
    二、五大关键举措：刮骨疗毒+战略重生
    1️ 铁腕瘦身：砍掉臃肿，止血保命
    • 人员精简：全球员工从11.5万裁至7.5万（-35%），管理层级砍半，消除官僚、加速决策。
    • 关停烧钱项目：终止德国、波兰晶圆厂，放缓俄亥俄新园区，资本开支砍至170亿美元。
    • 出售非核心资产：35亿美元出让Altera控股权，10亿美元减持Mobileye，快速回笼资金。
    • 效果：2025Q3实现六个季度来首次盈利，2026Q1营收136亿美元（+7%），净利润同比+156%。


    2️ 战略聚焦：放弃“全能”，回归核心
    • 制程收缩：暂停对外推销18A，All in 14A工艺（对标台积电N2），计划2027量产，集中资源突破。
    • 业务聚焦四大核心：
    • AI CPU：强化至强（Xeon）服务器CPU，主攻AI推理市场。
    • 先进制程：18A/14A研发与量产。
    • 先进封装：Chiplet（小芯片）技术，弥补制程差距。
    • 晶圆代工：开放制造能力，为英伟达等代工。
    • 放弃GPU执念：不与英伟达正面竞争训练GPU，专注AI推理+CPU+代工的差异化路线。


    3️ 合纵连横：化敌为友，构建生态
    • 英伟达50亿美元入股（2025.9）：双方联合开发CPU+GPU整合芯片，英特尔为英伟达代工，股价单日暴涨22%。
    • 美国政府89亿美元注资：获9.9%股权，成为最大股东，获得国家层面支持。
    • 马斯克Terafab项目：与特斯拉/SpaceX/xAI合作建厂，生产AI算力芯片，切入AI超级工厂赛道。
    • 开放制造：放下x86封闭生态，为任何客户代工，包括竞争对手，从“芯片公司”转型为“芯片军火商”。


    4️ 文化重塑：工程师回归，客户至上
    • 去官僚化：取消数百个非必要会议与流程，管理层级减半，工程师重新掌握话语权。
    • 客户第一：上任首周启动“客户倾听之旅”，密集拜访微软、谷歌、英伟达等，产品决策由客户需求驱动。
    • 危机意识：倡导“再也没有空白支票，每笔投资必须有经济意义”，终结烧钱文化。


    5️ 把握AI新趋势：CPU价值重估
    • AI推理爆发：AI代理与应用兴起，CPU需求反超GPU（配比从1:8转为8:1），英特尔至强CPU成刚需。
    • AI PC热潮：18A制程酷睿3代AI PC芯片全面量产，订单供不应求，甚至“残次品都大卖”。


    三、翻身成果：从“能否活下去”到“供不应求”
    • 股价：从2025年3月约12美元涨至2026年4月85美元+，涨幅超600%，创历史新高。
    • 业绩：2026Q1营收/利润/毛利率全面超预期，连续六个季度增长。
    • 市场地位：AI时代从“弃子”变为核心玩家，CPU+代工双轮驱动，订单供不应求。
    • 行业话语权：与英伟达、马斯克、美国政府深度绑定，重回半导体舞台中心。
      四、核心成功逻辑：做对了三件事
      1. 承认现实，放弃幻想：不再盲目追赶台积电制程，聚焦能赢的战场（CPU、代工、AI推理）。
      2. 以资本与生态替代单打独斗：引入强援、化敌为友，用合作补齐短板，而非闭门造车。
      3. 回归商业本质：赚钱+效率：砍掉低效投入、每笔投资算ROI，从“技术导向”转为“客户+利润导向”。


      总结
      陈立武用近一年时间，把英特尔从“自负的技术帝国”改造为“务实的商业公司”，止血、聚焦、结盟、提效，四大动作一气呵成，实现绝地反击。
      莫大康：浙江大学校友，求是缘半导体联盟顾问。亲历50年中国半导体产业发展历程的著名学者、行业评论家。
      以上评价仅代表嘉宾立场。
      求是缘半导体联盟版权所有，转载需注明出处。
      求是缘半导体联盟开设‘莫大康专栏’，公众号底部点击‘精彩回顾-专家专栏’查看。
      如有疑问，敬请留言。
